Как сделать универсальный регулируемый зажим из двух пистолетных струбцин

Публикация: 06.08.2022
Источник Комментарии

Быстрозажимные пистолетные струбцины очень удобны в использовании. Однако максимальное расстояние между прижимными губками у них редко когда превышает 30 см. Если нужно, например, стянуть ящик или деревянный щит длиной 35—40 см, то от пистолетных струбцин толку не будет. Однако это можно легко исправить.

Не хватает длины струбцины kirillpro

Рассказываем, как своими руками сделать практичный универсальный регулируемый зажим из двух пистолетных струбцин.

Основные этапы работ

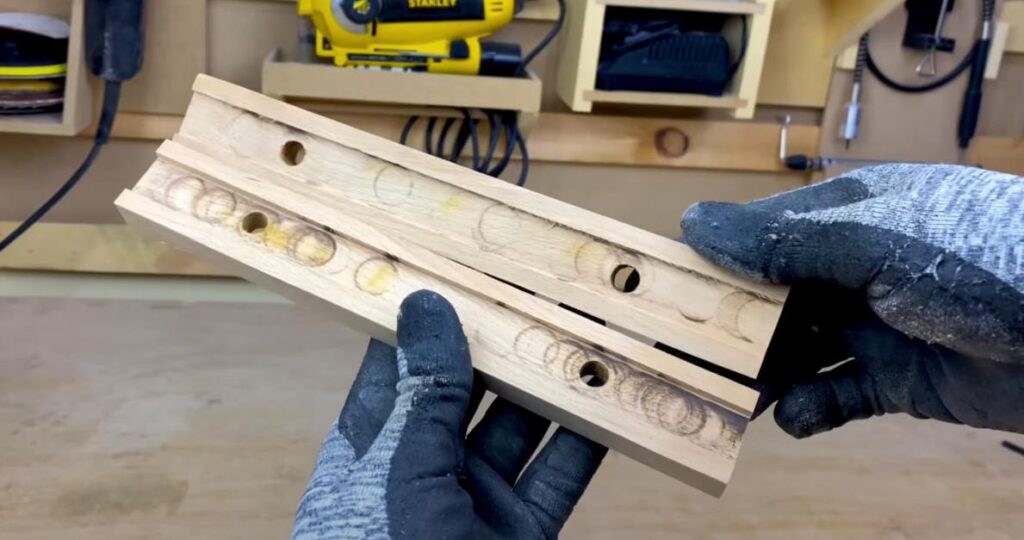

Первым делом подготавливаем две деревянных планки длиной примерно 20—30 см. Высверливаем в них по два отверстия, после чего делаем по центру продольные пазы.


Далее в одну из планок вклеиваем металлические направляющие втулки, в другую — мебельные гайки под болты нужного диаметра.



На следующем этапе склеиваем обе планки с помощью столярного клея ПВА. Зажимаем струбцинами и оставляем до высыхания клея. В это время можно заняться изготовлением барашков для болтов.



Сборка универсального зажима

Берем две одинаковых пистолетных струбцины. Первым делом снимаем неподвижные прижимы, которые находятся на концах струбцин.

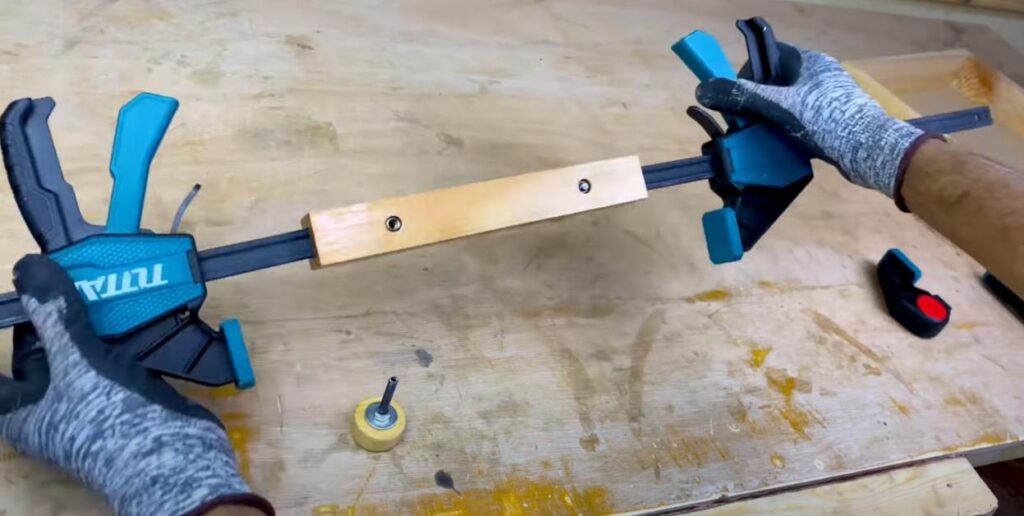

После этого штанги струбцин вставляем в изготовленную ранее деревянную колодку и фиксируем с помощью самодельных барашковых болтов (через заводские отверстия в штангах).

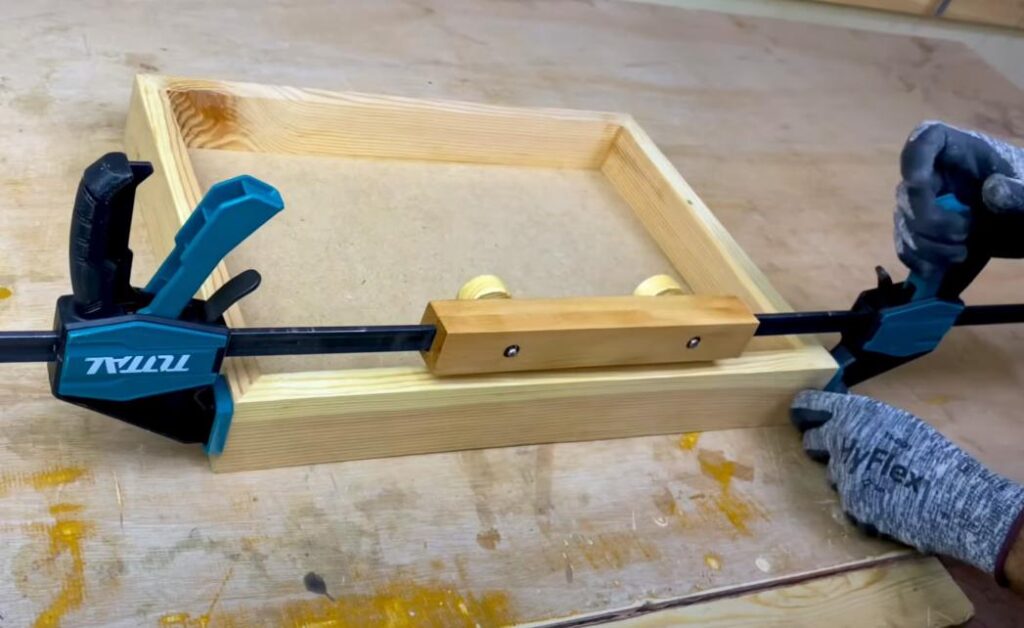

Теперь расстояние между прижимными губками составляет 80—90 см, в зависимости от длины деревянных планок, которые вы использовали. Можно без проблем стягивать большие ящики и мебельные щиты.


Видео


طريقة صنع أداة سحرية ستكون واحدة من أهم أدوات النجارة carpentry clamps
