Многофункциональный угловой зажим для мастерской

Публикация: 21.06.2022
Источник Комментарии

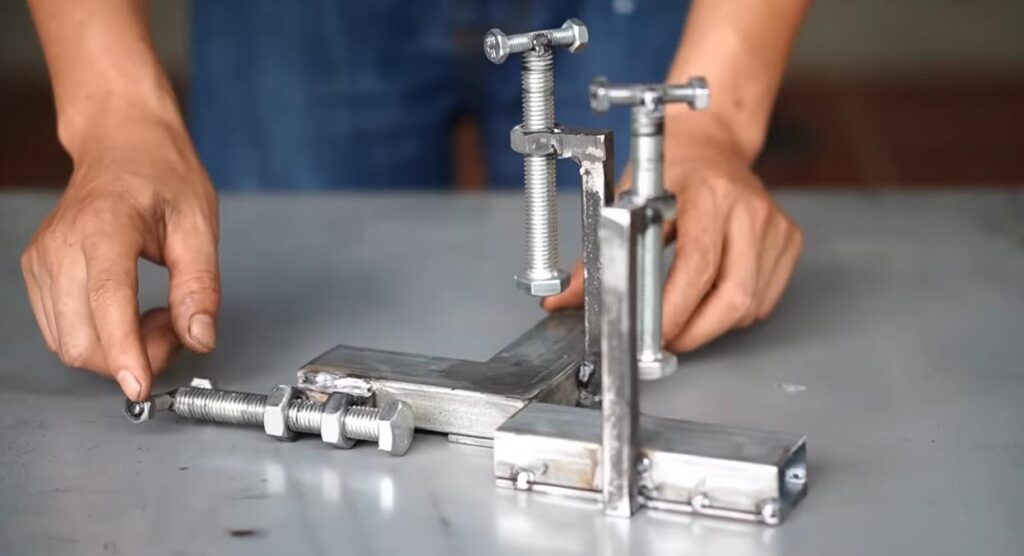

С помощью всего одного самодельного приспособления можно выполнять несколько различных операций, связанных со сваркой.

Многофункциональный угловой зажим позволяет без лишних телодвижений и танцев с бубнами выполнять разные сварочные операции.

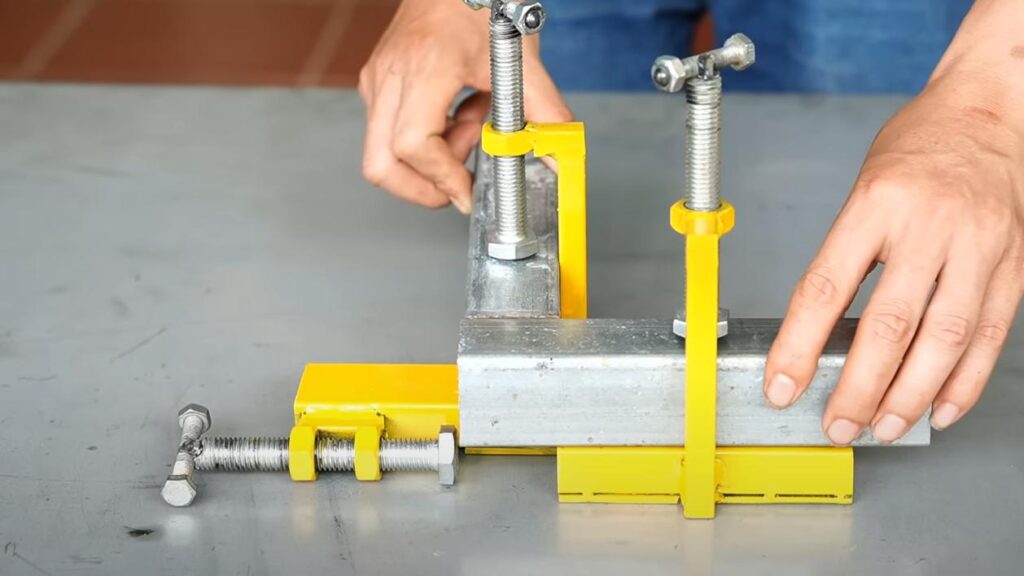

Например, можно приварить одну или две заготовки к вертикальной стойке строго перпендикулярно, приварить заготовку к стойке под углом 45 градусов, а также просто ровно сварить две детали между собой.




В общем, довольно удобная в использовании штуковина получилась.

Да к тому же практически ничего не стоит — многие материалы для ее изготовления можно найти в металлоломе. Ну или они просто есть в наличии.

Необходимые «комплектующие»

  • листовой металл;
  • профильная труба;
  • болты с гайками;
  • стальной прут квадратного сечения.

Процесс изготовления самоделки

Первым делом из листового металла толщиной примерно 2—3 мм вырезаем основание приспособления в виде пластины угловой формы.


Далее подготавливаем заготовки из профильной трубы. Отрезаем три куска подходящей длины, после чего две из них свариваем под углом 90 градусов. Подготовленные детали привариваем к металлической пластине.


Из квадратного прутка изготавливаем два «костыля». Привариваем их к основанию, как показано на фото ниже.



В завершении останется только изготовить прижимы для заготовок. Привариваем к профильным трубам направляющие гайки, и вкручиваем в них болты.


Видео

Если вам понравилась данная идея, рекомендую посмотреть, как изготовить угловой зажим и на какие «дела» он способен, в авторском видеоролике ниже. Идеей поделился автор YouTube канала 5 phút sáng tạo.


Hướng dẫn làm vam kẹp góc đa năng 4 in 1 rất tiện ích ! Par 2
