Самодельный измельчитель веток на базе бензинового двигателя

Публикация: 04.08.2022
Источник Комментарии

Рассказываем, как сделать своими руками компактный садовый измельчитель веток без использования подшипников, шкивов и клиновых ремней. Передняя и задняя часть корпуса изготовлены из листового металла толщиной 6 мм. Боковые стенки корпуса и вход для веток имеют толщину 2 мм. Режущий диск сделан из металла толщиной 10 мм и имеет окружность 260 мм.

Обратите внимание: максимальная толщина веток, которые можно измельчить в измельчителе, составляет около 50 мм.

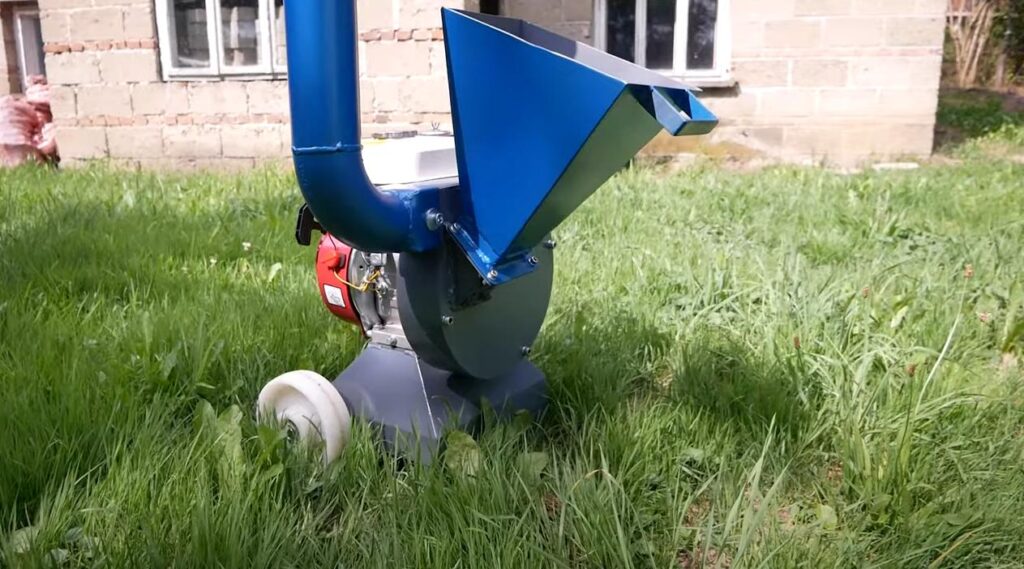

Самодельное приспособление работает хорошо, само втягивает ветки, а дополнительно установленный отвод позволяет собирать щепу и разбрасывать ее на участке. В качестве привода используется бензиновый двигатель мощностью 6,5 л.с.


Своим личным опытом изготовления и сборки самодельного измельчителя веток поделился с нами автор YouTube канала Made in Poland.

Основные этапы работ

Первым делом из листового металла толщиной 6 мм вырезаем заднюю стенку корпуса-улитки. Крепим ее к двигателю.


На вал двигателя дополнительно устанавливаем насадку-переходник для крепления режущего диска с ножами. Фиксируем ее с помощью болтов.


Далее вырезаем режущий диск и делаем в нем две технологических прорези, как показано ниже. Высверливаем четыре отверстия для крепления насадки-переходника. Устанавливаем режущий диск на вал двигателя. Пока только временно.



На следующем этапе из толстого металла изготавливаем ножи для измельчения веток. Вырезаем прямоугольные бруски, делаем скос с одной из сторон и затачиваем на заточном станке. Крепим ножи спереди режущего диска. С задней стороны крепятся два уголка, которые будут направлять щепки к выходному отверстию.



Отрезаем заготовки нужного размера из листового металла толщиной 2 мм и 6 мм, после чего приступаем к сборке кожуха в форме улитки.



В передней части собранного корпуса вырезаем отверстие для подачи веток и привариваем кусок профильной трубы, как показано на фото ниже.


В завершении останется только изготовить и закрепить загрузочную воронку для веток и установить всю конструкцию на опорную площадку с колесиками (для удобства транспортировки).


Разбираем измельчитель, хорошо зачищаем все сварные швы и красим металлические элементы.

Затем снова собираем и можно приступать к работе.

Дополнительно к выходному отверстию подсоединяется труба с отводом на конце, из которой будут вылетать щепки.


Также можно снять трубу с отводом и надеть на выходное отверстие мешок, тогда измельченный материал будет попадать сразу в него. Очень удобно.

Видео


Branches will Never be a Problem again — Wood Chipper build
