Шлифовальный станочек из УШМ: простая и удобная конструкция

Публикация: 22.05.2022
Источник Комментарии

С изрядной долей скептицизма отношусь к различным самоделкам, но данная конструкция мне пришлась по вкусу. Ну а почему бы и нет? Простая в сборке и удобная в использовании. Что ещё нужно?

Идея изготовления самодельного шлифовального станочка принадлежит автору YouTube канала AX Creates.

Необходимые материалы:

  • профильная труба (можно заменить металлическим уголком);
  • листовой металл;
  • круглая труба;
  • стальной шар;
  • металлическая полоса.

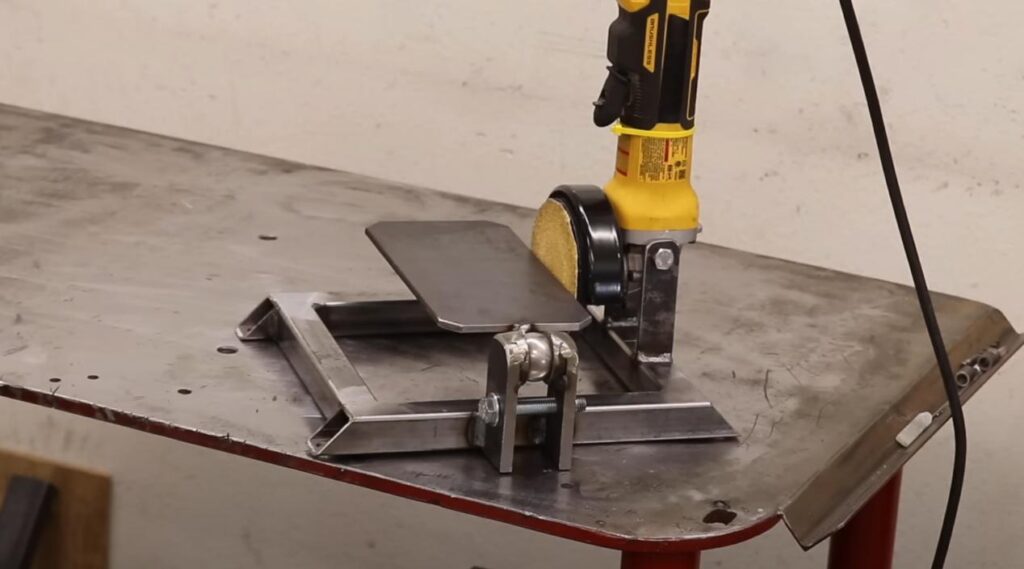

Особенностью данной конструкции является наличие регулируемого рабочего столика на шарнирном креплении — реально очень удобно!

Основные этапы работ

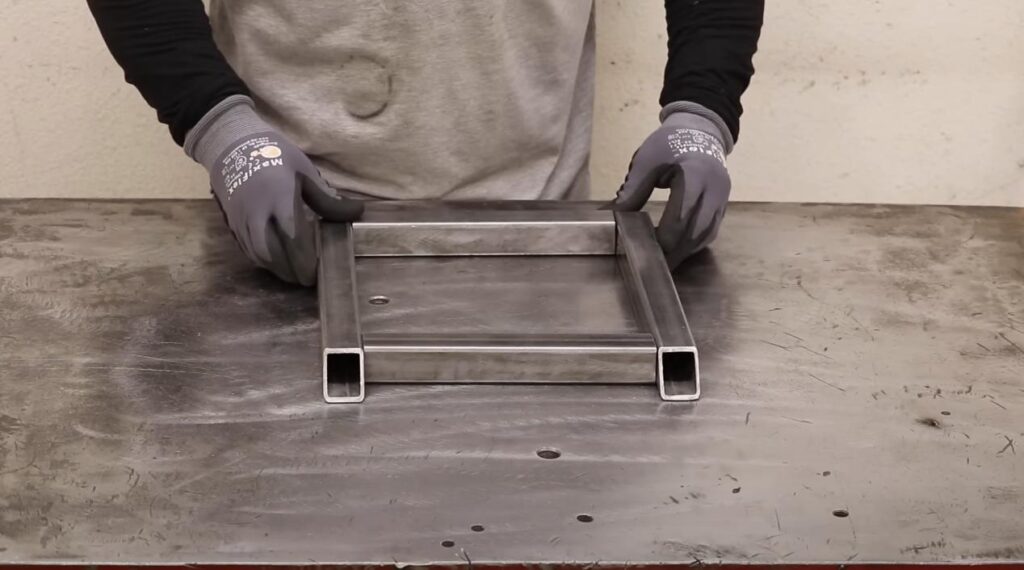

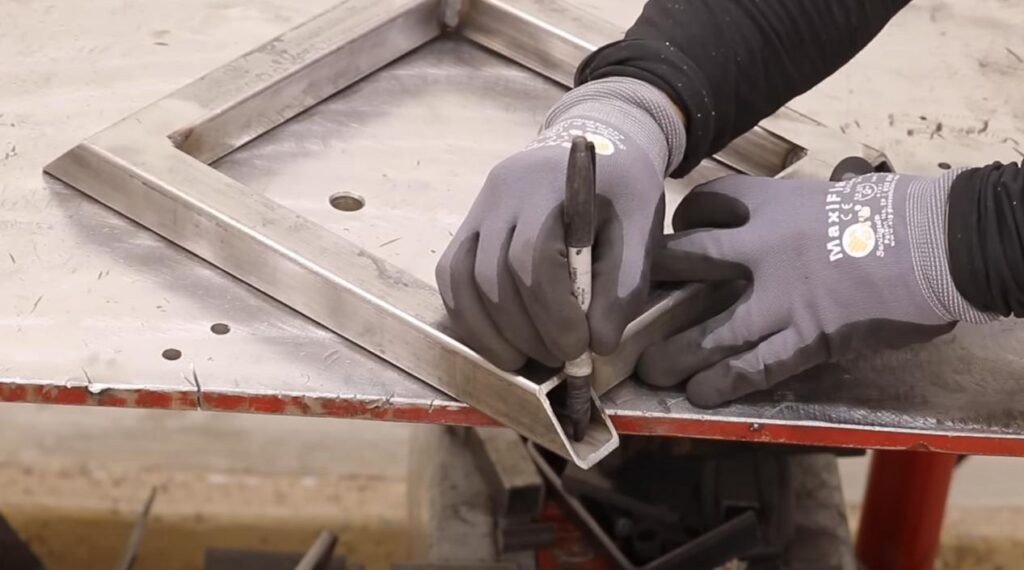

Сначала необходимо изготовить основание. Сложного тут ничего нет: отрезаем четыре заготовки из квадратной профильной трубы и свариваем прямоугольную рамку. Края двух заготовок предварительно надо обрезать под углом 45 градусов, чтобы потом можно было просверлить в них крепежные отверстия.

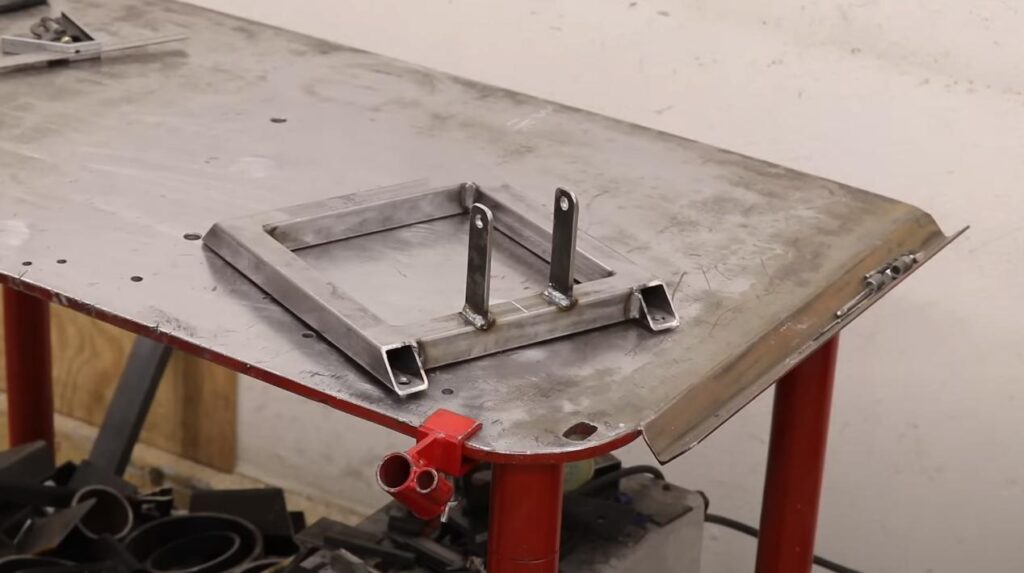

Далее отрезаем два куска металлической полосы, высверливаем в них отверстия для крепления УШМ и привариваем к основанию.


На следующем этапе необходимо будет сделать шарнирный узел.

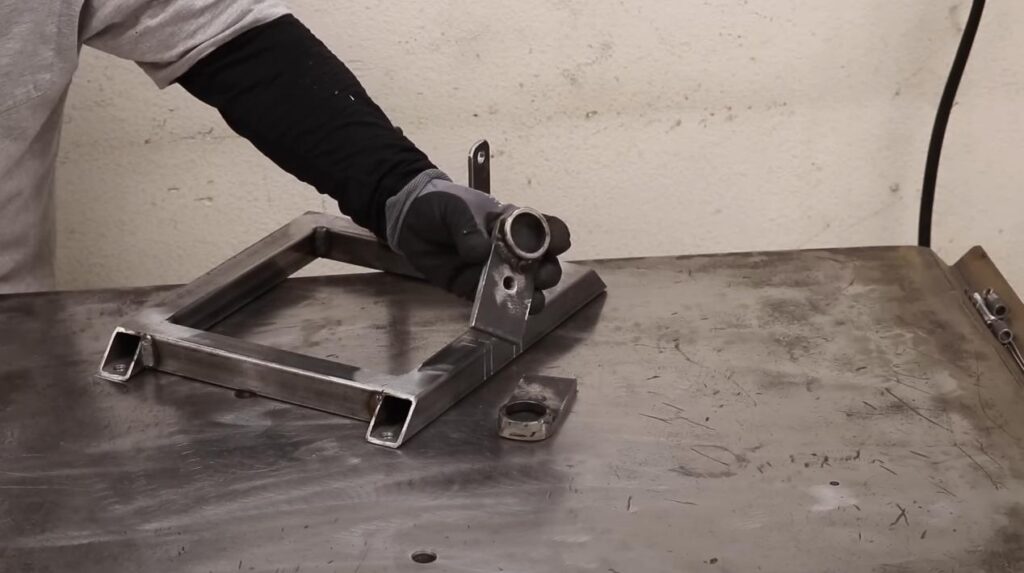

Отрезаем две пластины из толстого металла. Высверливаем в них отверстия, в одном из которых нарезаем резьбу. Потом отрезаем от круглой трубы два кольца и привариваем к пластинам.

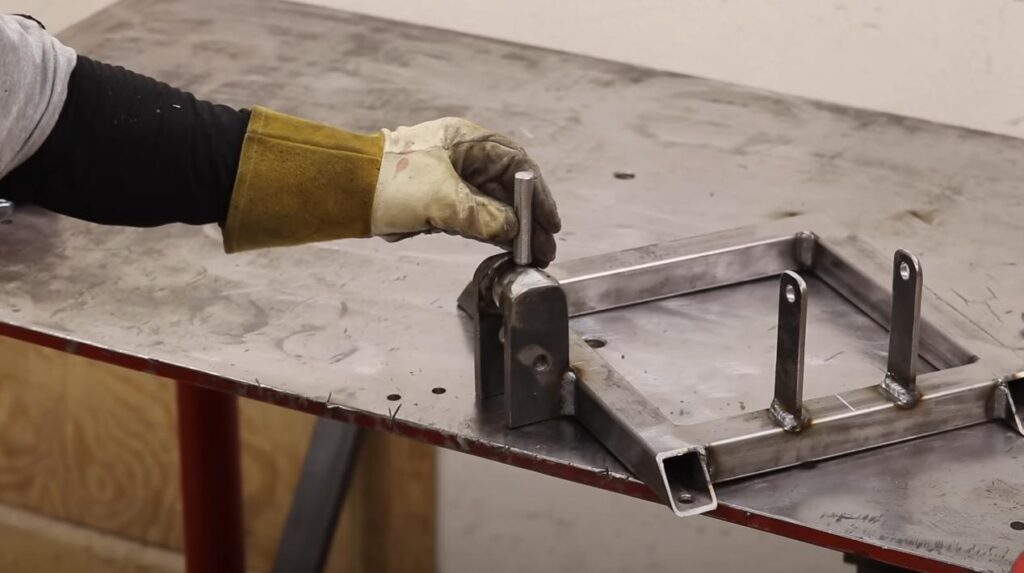

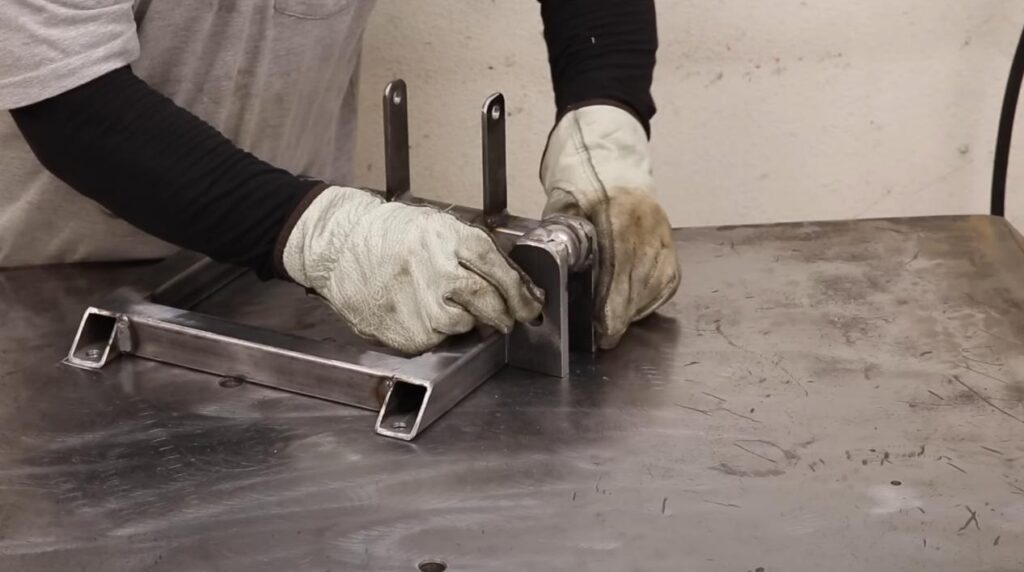

Привариваем пластины к основанию, поместив между кольцами стальной шар. Потом привариваем к нему отрезок стального прутка.




После этого приступаем к изготовлению рабочего опорного столика.

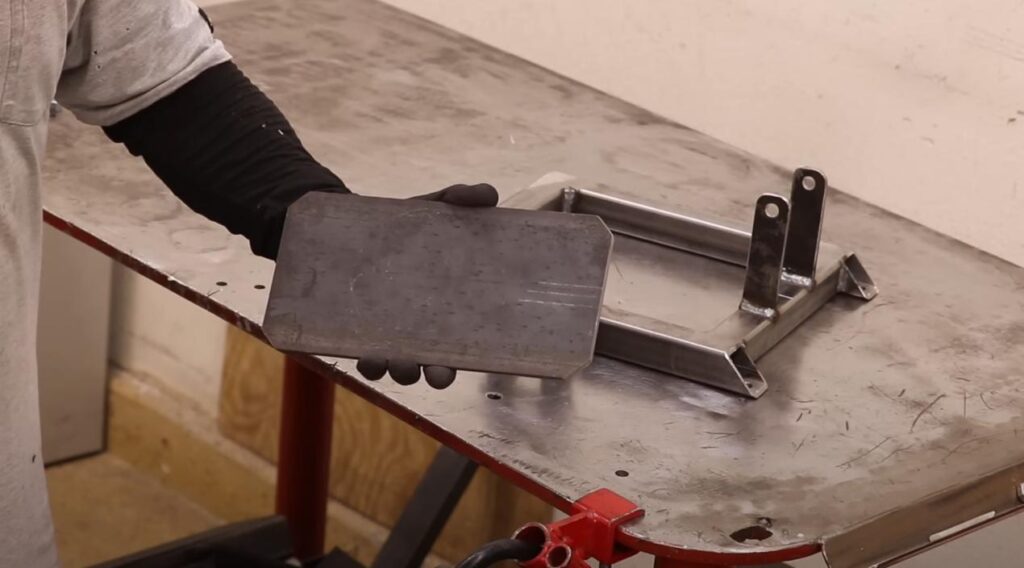

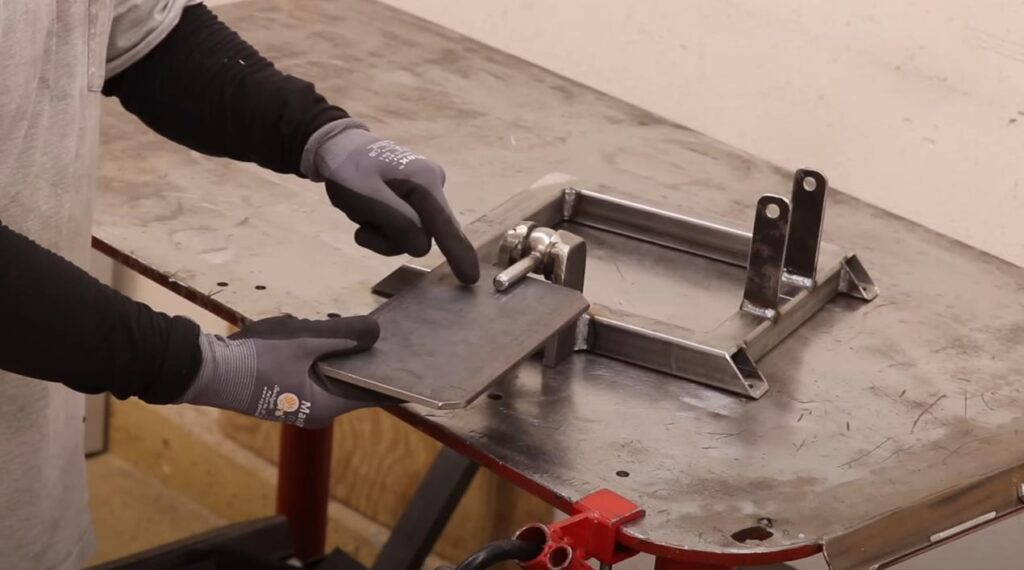

Тут все еще проще: отрезаем металлическую пластину нужного размера и привариваем ее к стальному прутку, как показано на фото ниже.

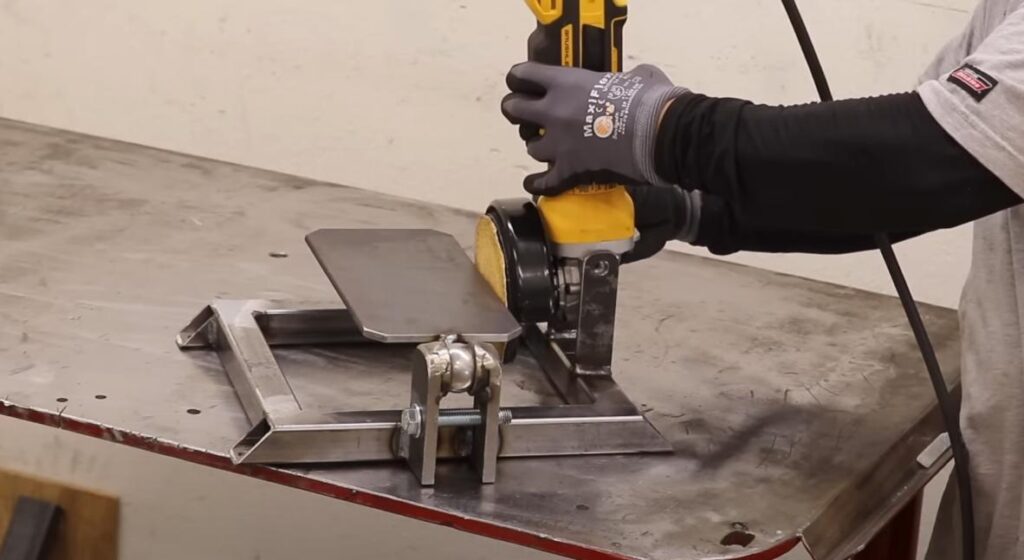

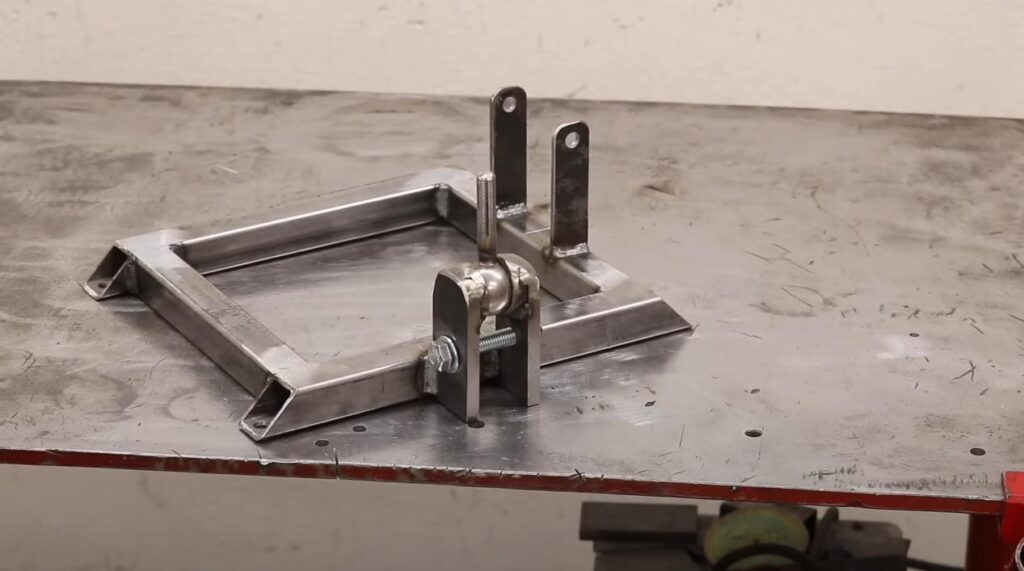

Чтобы жестко зафиксировать рабочий стол в нужном положении, достаточно просто закрутить болт до упора.

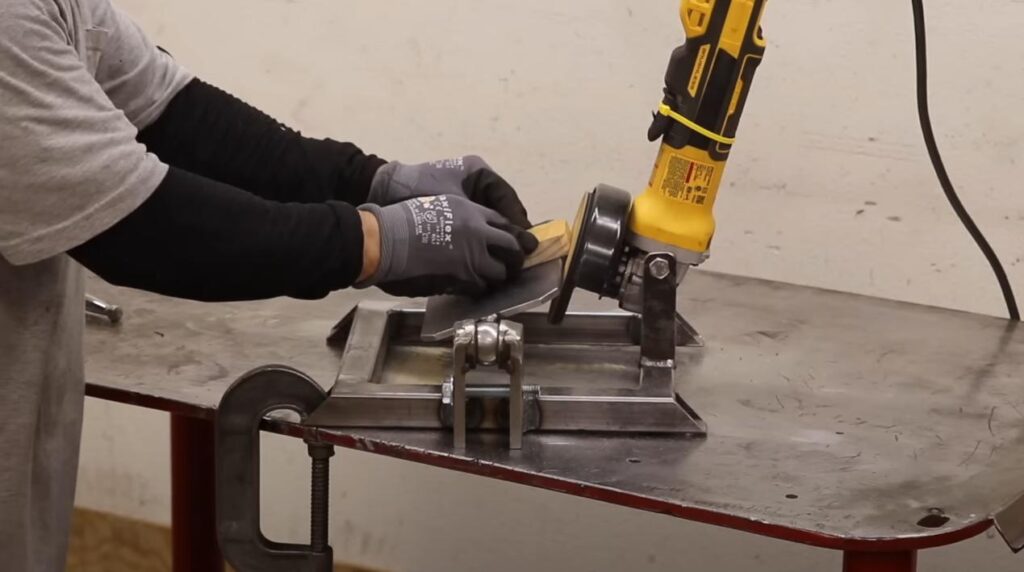

Устанавливаем болгарку и можно приступать к обработке заготовок.


В целом, конструкция получилась очень интересной. Думаю, что многим из вас она тоже понравится.


Ну а если чего-то надумаете доработать — ваше право. Хотя и в таком варианте меня полностью устраивает данная самоделка.

Видео по теме

Подробно о том, как сделать шлифовальный станочек из УШМ, можно посмотреть ниже — в авторском видеоролике.


THIS DIY TOOL IDEA WILL SAVE YOU MONEY!! GREAT DIY, YOU MUST SEE!!
